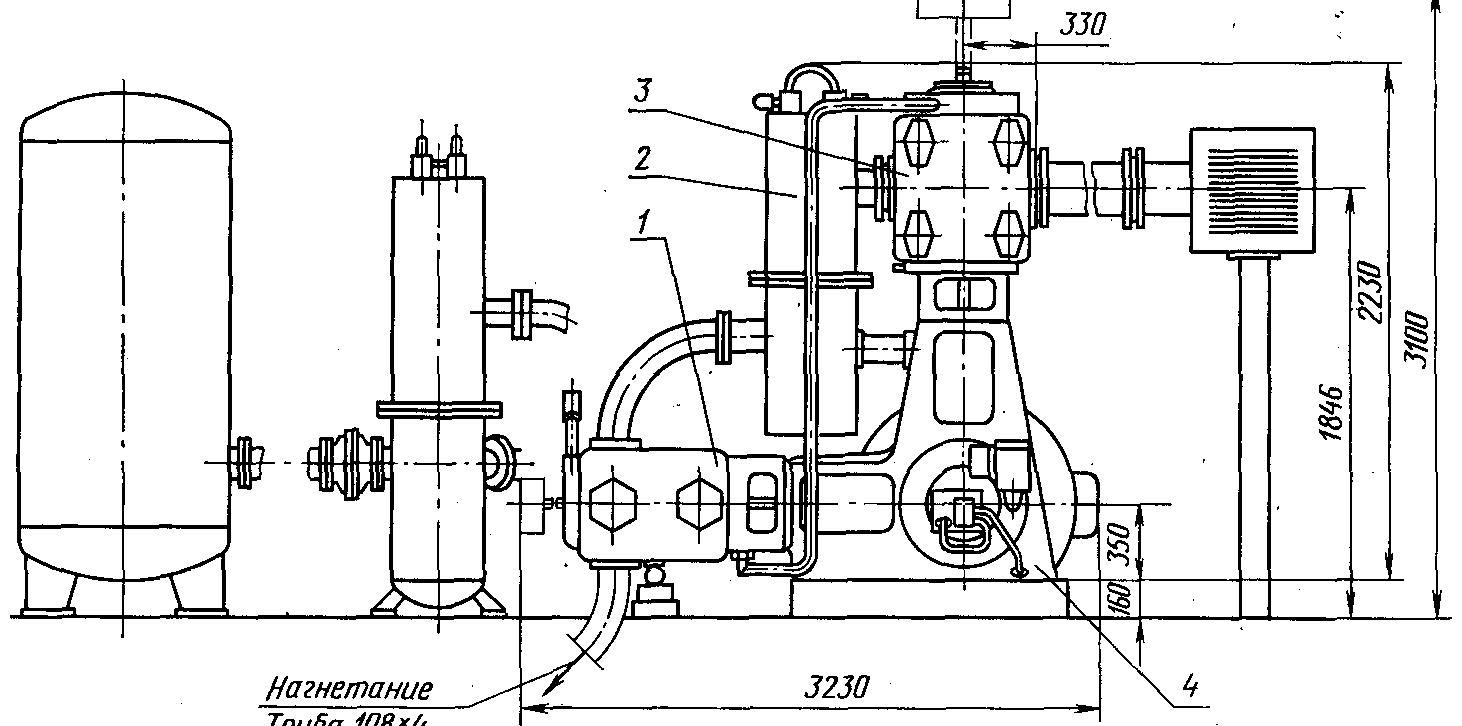

Компрессор ВП-20/8М

880,000 ₽

Если вам необходима поршневая станция с высокой производительностью 20 м3/мин для перекачки воздуха и прочих газов под давлением до 8 атмосфер, то Компрессорный завод советует приобрести компрессор ВП-20/8М. Благодаря качественной сборке из высококачественного материала данный агрегат прослужит вам верой и правдой долгие десятилетия.

Воздушный поршневой Компрессор ВП-20/8М весом 4700 кг оснащён современными системами автоматического управления и защиты. В стационарной компрессорной установке используется охлаждение водяного типа. Данная модель используется преимущественно на крупных промышленных предприятиях и заводах для получения сжатого воздуха. Оформить заказ и купить компрессор от Краснодарского компрессорного завода по необычайно выгодной и доступной цене вы сможете уже сейчас, связавшись с нашими менеджерами в телефонном режиме.

Категории: ,

Описание

Компрессор ВП-20/8М

Давление компрессора (кгс/см2) 8
Масса, (кг) 4700
Мощность (кВт) 132
Производительность (м3/мин) 20
Расход масла для смазки цилиндров и сальников (г/ч) 50
Расход охлаждающей воды (м3/ч) 12
Габариты (В x Ш x Г) мм 2370x1620x2230

  • Шкаф автоматики и управления компрессором ШУ-ВП-20/8
  • Двигатель ДСК-12-24-12
  • Силовая панель управления электродвигателем ДСК
  • Холодильник концевой ХРК-9/8 (502115сб.)
  • Газоохладитель промежуточный ХРП
  • Комплект ЗИП-а на компрессор ВП-20/8
  • Возбудительный агрегат В18-1, В18-2
  • Агрегат смазки сб.9Б
  • Фильтр воздуха ФВ-20 сб.1Б

Наименование по чертежу Наименование детали ед. изм.
ФВ-20 сб.1Б Фильтр воздуха Шт.
0-3 Гайка Шт.
0-5 Прокладка Шт.
0-7П Переходник Шт.
0-31 Втулка Шт.
0-32 Упор Шт.
0-46П Приспособление Шт.
1-1А Станина Шт.
янв.19 Кольцо Шт.
янв.21 Крышка Шт.
сб.1-3Г Крейцкопф Шт.
01.03.2003 Башмак Шт.
сб.1-4А Вал коленчатый Шт.
1-4А-1 Вал коленчатый Шт.
1-4А-2 Противовес Шт.
1-4А-4 Планка Шт.
сб.1-5А Шатун Шт.
1-5-3Л Втулка Шт.
сб.2В Цилиндр I ст. Шт.
2Б-1-1 Цилиндр I ст. Шт.
2Б-1-1 РДI Гильза цилиндра I ст. (только для замены в заводских условиях) Шт.
сб.2Б-2-1 Фонарь I ст. Шт.
сб.2-2-2, сб.3-2-2 Маслосниматель Шт.
2-2-2-2П Крышка Шт.
2-2-2-3П Корпус Шт.
сб.2-2-2-1 Кольцо маслосъемное I ст. Шт.
сб.2-2-2-2 Кольцо маслосъемное II ст. Шт.
сб.2-2-3Б Сальник Шт.
2-2-3А-1 Фланец Шт.
2-2-3А-2 Камера Шт.
2-2-3А-4 Кольцо нажимное Шт.
2-2-3А-5 Кольцо уплотнительное Шт.
2-2-3А-6 Кольцо дроссельное Шт.
2-2-3А-7 Манжета Шт.
2-2-3А-8 Шайба Шт.
2-2-3А-9 Шайба Шт.
2-2-3А-10 Пружина Шт.
сб.2-2-4 Втулка дроссельная Шт.
сб.3В Цилиндр II ст. Шт.
3Д-1-1, 3-1-1 Цилиндр II ст. Шт.
3Б-1-1 РДI Гильза (только для замены в заводских условиях) Шт.
3-2-2-1 Отражатель Шт.
3-2-2-2П Корпус Шт.
сб.4 Крышка Шт.
сб.4-2А Крышка цилиндра I ст. Шт.
сб.5 Крышка цилиндра II ст. Шт.
сб.6 Поршень Шт.
06.янв Шток Шт.
06.мар Кольцо стопорное Шт.
06.июн Шайба Шт.
06.июл Гайка Шт.
сб.6-1 Поршень Шт.
сб.7 Поршень II ст. Шт.
сб.7-1 Поршень Шт.
сб.9Б Агрегат смазки (без лубрикат.) Шт.
9Б-1 Кронштейн Шт.
9А-2 Муфта Шт.
9А-3 Муфта Шт.
09.дек Прокладка Шт.
9Б-13 Штуцер Шт.
сб.9-1А Насос шестеренчатый Шт.
09.01.2001 Шестерня ведущая Z=12; М=4 Шт.
сб.9-1-2 Шестерня ведомая Z=12; М=4,5 Шт.
СБ.9-1-3 Крышка задняя Шт.
9-1-4-3 Шестерня ведущая Z=12; М=4,5 Шт.
11.фев Фланец Шт.
12.янв Прокладка Шт.
Сб12-16А Труба маслопроводная Шт.
сб.14-2 Труба Шт.
сб.15А Труба Шт.
сб.24П Клапан обратный Шт.
Гр ВП-20/8М2-2-3-3-2 Пружина браслетная Шт.
сб.8-4 Маслоотражатель Шт.
ВП-20/8 1-10 Прокладка Шт.
1-5А-2 Кольцо Шт.
02.03.2009 Пружина клапана Шт.
02.03.2011 Пластина клапана Шт.
02.03.2012 Пластина клапана Шт.
02.03.2013 Пластина клапана Шт.
02.05.2005 Пружина основная Шт.
02.05.2011 Пружина вспомогат. I ст. Шт.
02.05.2013 Мембрана Шт.
03.02.2002 Заглушка Шт.
03.03.2002 Пружина клапана Шт.
03.05.2002 Пружина вспомогат. II ст. Шт.
4-9,4-9А Прокладка 0,1мм Шт.
4-10,4-10А Прокладка 0,25мм Шт.
4-11,4-11А Прокладка 0,5мм Шт.
05.02.2003 Вкладыш верхний Шт.
05.02.2004 Вкладыш нижний Шт.
авг.16 Кольцо дистанционное Шт.
СБ.8-1 Кольцо замыкающее Шт.
08.01.2002 Пружина (браслетная) Шт.
СБ.8-2 Кольцо уплотняющее Шт.
09.фев Корпус Шт.
9-4 (ИГШП75.4154.004) Прокладка Шт.
9-27Л Сухарик Шт.
9-1-4-1А Вал привода Шт.
сб.9-2 Привод лубрикатора Шт.
14.04.2002 Ниппель Шт.
17.мар Шпонка Шт.
17-14 Фланец Шт.
сб. 17-3 Рукоятка Шт.
103ВП-20/8 И-1 Пластина 60х60 Шт.
